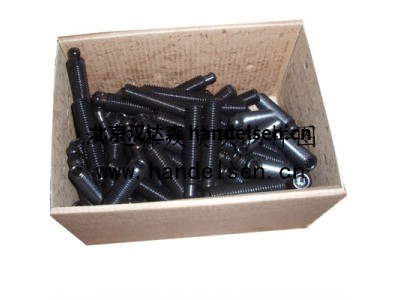

德國Halder夾持裝置 100 EH 23260. 夾具EH23320 工業緊固件

浮動夾具 精實的結構，結合了夾持和鎖附 M 12  100  EH23320.

浮動夾鉗用于夾緊和支持零件的額外夾緊點。

浮動式夾具的優點為：

在過程中可避免震動

可固夾肋狀材、珠狀材及鉤環等元件，以強固固夾的元件

在固夾未加工零件時不會造成變形

精實型，高度降低

材質

可調節的身體

鋁， 紅色電鍍

本體

表面硬化鋼，氮化，錳磷酸鹽處理和研磨

緊固夾鉗

表面硬化鋼，氮化，錳磷酸鹽處理

組裝

將浮動夾鉗安裝到設備上。（安裝孔為 M 6，見圖紙）

使用套筒來調整檔塊的高度限位和旋轉區域，并用固定螺絲（4x WS 2.5）夾緊。在向上設置高度限制時，將會產生較多的空隙 (工件公差)。

具有整合扭矩機構的手柄允許在擰緊期間定義扭矩限制。

達到扭矩導致“過度鎖附”。 為了釋放扭矩被無限制的傳遞。

These handles combine the functionality of a ratchet wrench with the modern and ergonomic design of a nurled nut / knurled thumb screw.

訂單表

技術數據

文件

更多產品

遵守

操作旋轉重新調整

鋁

有母牙  有螺絲

-12 mm16 mm20 mm25 mm32 mm40 mm50 mm63 mm

您的選擇導致 62 打擊

頁數

1

2

3

版本

相片

d1 [mm]

d2 [mm]

d3 [mm]

l [mm]

起動 扭力  +/- 10% max.  [Nm]

More details



品項品號.

CAD / 文件

可用

有母牙

1

34 mm

M3

-

-

1 Nm

24710.0020



有母牙

1

34 mm

M4

-

-

1 Nm

24710.0022



有母牙

1

34 mm

M5

-

-

1 Nm

24710.0024



有母牙

1

34 mm

M6

-

-

1 Nm

24710.0026



有母牙

1

42 mm

M6

-

-

2 Nm

24710.0030



有母牙

1

42 mm

M8

-

-

2 Nm

24710.0032
