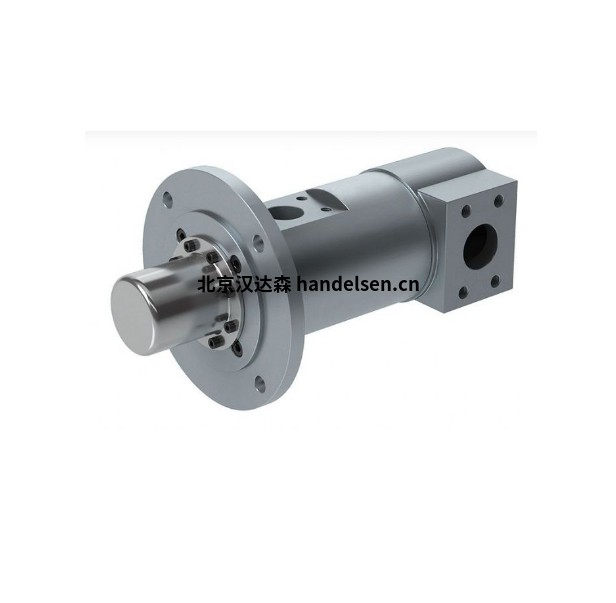

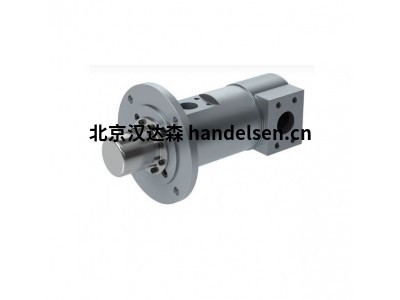

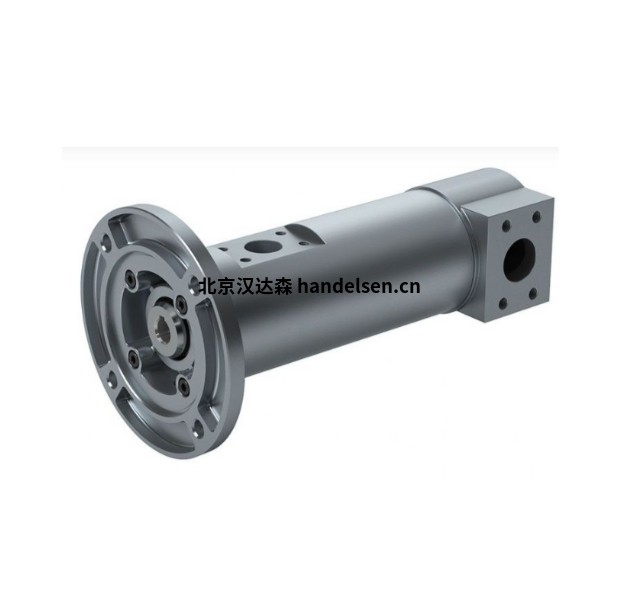

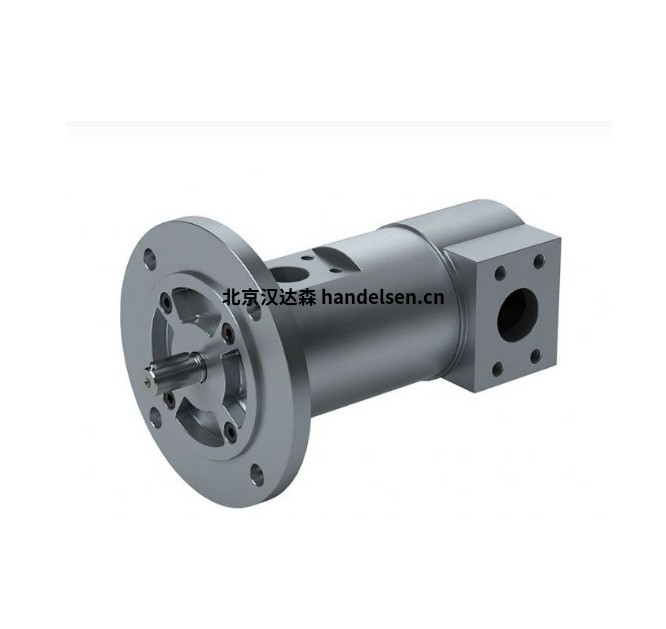

意大利Settima三螺桿泵SMT16B三螺桿泵適用于低壓（高達 40 bar）的工業用途

一、產品概述

干式和潛水螺桿泵，適用于高達 40 bar 的低壓、無噪音應用

SMT16B 是三螺桿泵，適用于低壓（高達 40 bar）的工業用途。SMT16B 泵是可靠且無噪音的解決方案，適用于需要長壽命和非常平穩的流體流動的工業應用。SMT16B泵是組裝成泵體的灌注泵。泵體和螺桿的設計避免了任何軸向載荷。功能壓力在主螺桿的平衡活塞和周圍主體之間產生一定的公差。這會產生螺釘?shù)钠胶饬黧w動力，同時潤滑和冷卻密封部件。移動橫向螺桿所需的扭矩由泵送的流體以液壓方式傳遞。這意味著螺釘旋轉時不會發生機械磨損。

螺桿制造的先進設計和高精度確保了極低的聲發射和脈動水平。三個螺釘?shù)膸缀涡螤詈透呔燃庸ば纬闪嗣芊馐?。在螺桿旋轉過程中，主螺桿形成一個空腔，用于容納流體并沿軸向平穩驅動流體從入口到出口。

SMT 16B 泵可以具有內部或外部安全泄壓閥。與 SMT 泵相比，SMT16B 的螺釘更短，可用于空間有限的應用。

二、工作原理

密封腔形成：通過三個螺桿的幾何形狀和高精度加工形成密封腔，在螺桿旋轉時，主螺桿形成空腔來容納流體。

流體傳輸：主螺桿將流體沿軸向從入口平穩地驅動到出口端口，移動側向螺桿所需的扭矩通過泵送流體液壓傳遞，減少了機械磨損。

平衡與潤滑：功能壓力在主螺桿的平衡活塞和周圍主體之間產生公差，產生平衡流體動力，同時潤滑和冷卻密封部件。

產品特點

低噪音：先進的設計和高精度的螺桿制造，使得泵在運行時噪音極低，噪音水平在 52-63dB 之間

低壓力脈動：螺桿之間的力學平衡及主軸承部件的自潤滑，保證了螺桿泵的低壓力脈動，使流體輸送更加平穩。

流量范圍廣：排量范圍從 4 到 5500L/min，能夠滿足不同應用場景下的流量需求。

結構緊湊：SMT16B 與 SMT 泵相比，其螺桿更短，占用空間小，適用于空間有限的場所。

多種材質和密封可選：泵體材質有合金鋁、鑄鐵、碳鋼等可選，密封材質有 NBR、FPM、EPDM 等，可根據不同的介質和工況進行選擇。

安裝方便快捷：可以通過聯軸器與電機連接，安裝簡單，維護方便。

三、技術參數

最大工作壓力：可達 40bar。

入口壓力：范圍為 - 0.7 到 3bar。

轉速：500 到 3600rev./min。

工作溫度：-50℃到 300℃。

粘度：10 - 10000cst。

流量：4 - 5500 升/分鐘

噪音： 52-63dB

使用功能：水力、潤滑、冷卻、過濾、轉移

四、應用領域

石油和天然氣工業：用于原油、石油產品和天然氣的輸送和加工。

化工工業：可輸送酸、堿、溶劑等化工產品。

食品和飲料工業：適用于輸送果醬、糖漿、醬料等食品和飲料。

制藥工業：用于乳液、藥漿等制藥原料和藥品的輸送。

造紙工業：可用于紙漿、涂料等的輸送和處理。

其他領域：還廣泛應用于潤滑系統、冷卻循環、動力液壓技術、海事領域等。

五、規格型號

GR20SMT16B

GR32SMT16B

GR40SMT16B

GR55SMT16B

GR60SMT16B
