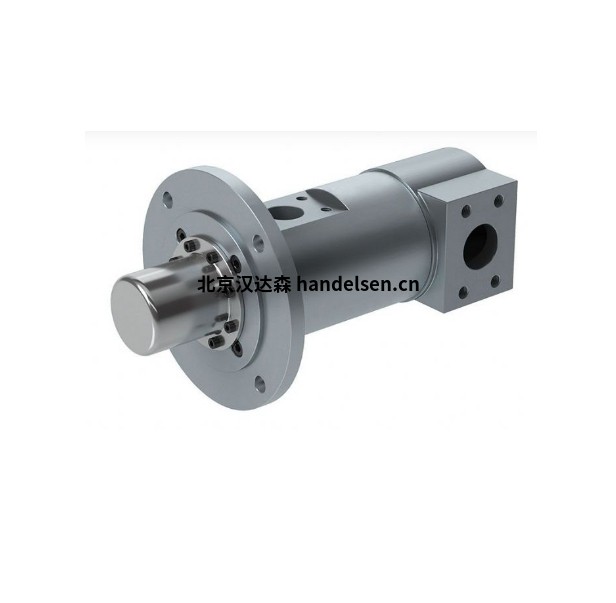

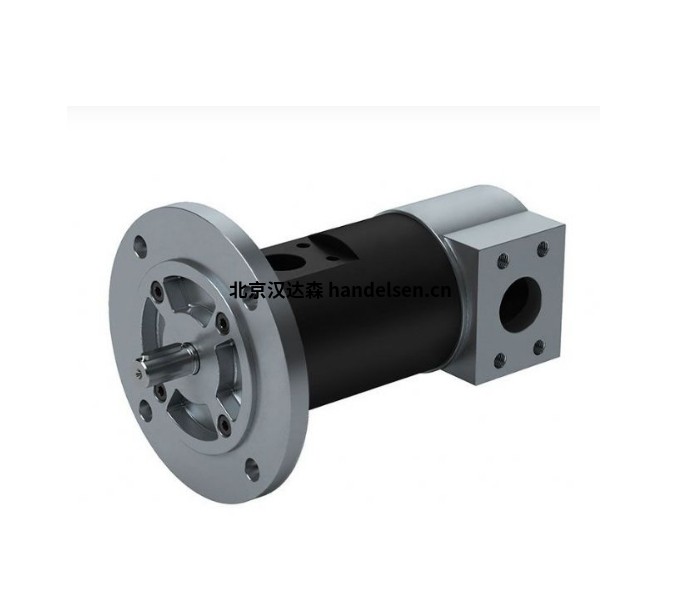

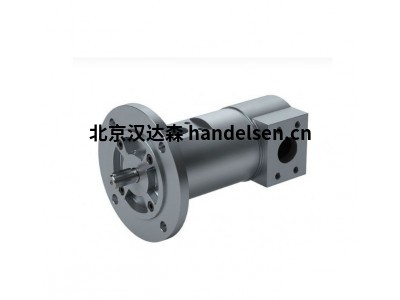

Settima SMT8B緊湊型螺桿泵，用于低壓冷卻和過濾，壓力高達 15 bar
SMT8B 三螺桿泵專為重型冷卻和過濾應用而設計。其極其緊湊的設計使其也可用于沒有空間放置傳統螺桿泵的應用。
SMT8B 泵用于工業和移動領域，用于齒輪箱潤滑和潤滑服務、動力組冷卻、低壓過濾、再循環、水力發電和風力渦輪機。
SMT8B 采用緊湊設計，整體體積小、重量輕，便于安裝和在空間有限的場所使用。
結構主要由泵頭、電機、傳動軸和密封件等組成，核心是三個并列的螺桿。這些螺桿在傳動軸的驅動下以相同速度旋轉，每個螺桿都與一個帶有月牙形橫截面的轉子咬合，轉子隨著傳動軸的旋轉而在泵腔內做行星運動。
泵體材質一般為鑄鐵或鋁合金，螺桿材質為優質合金鋼，經過特殊的熱處理和表面處理，具有良好的耐磨性和耐腐蝕性。密封材質通常有丁腈橡膠（NBR）、氟橡膠（FPM）等，可根據輸送介質的性質進行選擇。
二、工作原理
1）液體吸入：當螺桿旋轉時，與轉子咬合的月牙形橫截面在吸入端擴大，形成真空狀態，液體被吸入泵腔。
2）液體推送：隨著螺桿的繼續旋轉，月牙形橫截面周期性地變化，液體被從吸入端平穩地推向排出端。在排出端，月牙形橫截面縮小，液體被壓縮并推向泵的出口。
三、性能特點
1）壓力范圍：設計用于低壓應用，工作壓力可達 15bar，適用于低壓冷卻和過濾等場景。
2）流量范圍：在轉速為 1450rpm 時，流量范圍從 15 到 80L/min，能夠滿足多種不同流量需求
3）轉速范圍：轉速一般在 500 到 1750rpm 之間，可根據實際工況需求進行調整。
4）噪音水平：運行時噪音較低，在轉速為 1750rpm 時，聲發射范圍從 55 到 63db (A)，有助于營造相對安靜的工作環境。
5）溫度范圍：環境溫度適用范圍為 - 20°C 到 + 60°C，液壓溫度范圍為 - 20°C 到 + 150°C，能適應一定程度的溫度變化。
6）流體兼容性：泵體和螺桿或轉子組采用特殊加工技術，表面光滑，自潤滑性能好，某些組件還應用特殊涂層，可輸送各種類型的流體，尤其適用于低粘度流體。
7）電機功率：配套電機功率通常在 0.55kW 到 7.5kW 之間，如 0.55kW、0.75kW、1.1kW、1.5kW、2.2kW、3kW、4kW、5.5kW、7.5kW 等，具體根據流量和壓力要求選擇。
8)重量：整體重量相對較輕，一般在 10-50kg 之間，便于安裝、拆卸和搬運。
9)泵體材質:一般為鑄鐵或鋁合金，螺桿材質為優質合金鋼，經過特殊的熱處理和表面處理，具有良好的耐磨性和耐腐蝕性。
10)密封材質:通常有丁腈橡膠（NBR）、氟橡膠（FPM）等，可根據輸送介質的性質進行選擇。
四、應用領域
工業領域：用于齒輪箱潤滑、動力裝置冷卻、低壓過濾、再循環系統等，例如在一些大型機械設備的潤滑系統中，可將潤滑油輸送到各個需要潤滑的部件，保證設備的正常運轉。
移動領域：可應用于車輛、船舶等移動設備的相關系統，如船舶的動力裝置冷卻、齒輪箱潤滑等，為移動設備的穩定運行提供保障。
能源領域：在水力發電和風力發電中，可用于渦輪機的潤滑、冷卻以及相關的過濾和再循環系統，有助于提高發電設備的效率和可靠性。
五、規格型號
GR32SMT8B
GR40SMT8B
GR45SMT8B
